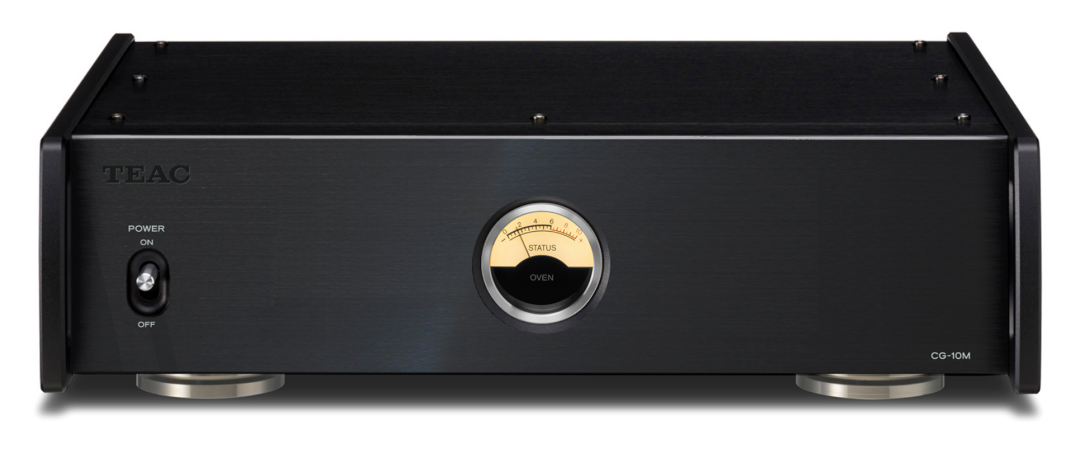

CG-10M是主時鐘發生器，提供準確的時鐘信號，在高標準下進行D/A轉換。

這是發燒友眾所周知的事實，時鐘信號是數字信號處理的基礎。例如，如PCM信號之類的數字信號，在時間軸上每秒被分割成細小的數萬個部分。如果時間軸在D/A轉換過程中發生波動，基本很難將相同的模擬音頻波形轉換為原始波形。這是更真實的DSD音頻信號，以MHz的速度在時間軸進行。因此，準確的時鐘信號對於數字音頻信號的重生是重要的，特別是在超高的採樣率時，高清晰度的文件如最新的DSD 22.5MHz或PCM 768kHz。

在主時鐘發生器的核心，晶體振蕩器存儲在一個溫度控制箱 – 「熱爐」，晶體振蕩在理想的溫度條件下保持穩定的性能。因此，此恆溫晶體振蕩器（簡稱OCXO）以更高的標準±3ppb的頻率溫度特性和±0.1 ppm的頻率精度，產生10MHz時鐘信號。
此外，前面顯眼的模擬儀錶將內部通常是看不到的晶體振蕩器的狀態可視化，可隨時檢查。

OCXO–一個恆溫晶體振蕩器

由於溫度對晶體振蕩器的精度有很大的影響，因此儘可能減小溫度變化並使其保持在理想的溫度下，產生精確的時鐘信號是重要的。CG-10M採用晶體振蕩器所控制的創新?tīng)t、TEAC參考振蕩器具有溫控爐保持晶體振蕩器在平穩性能時的理想溫度，減少溫度變化引起的振蕩頻率的波動。

穩定而準度的時鐘

CG-10M提供10MHz時鐘信號——±3 ppb內的頻率溫度特性和 ±0.1 ppm內的頻率精度。

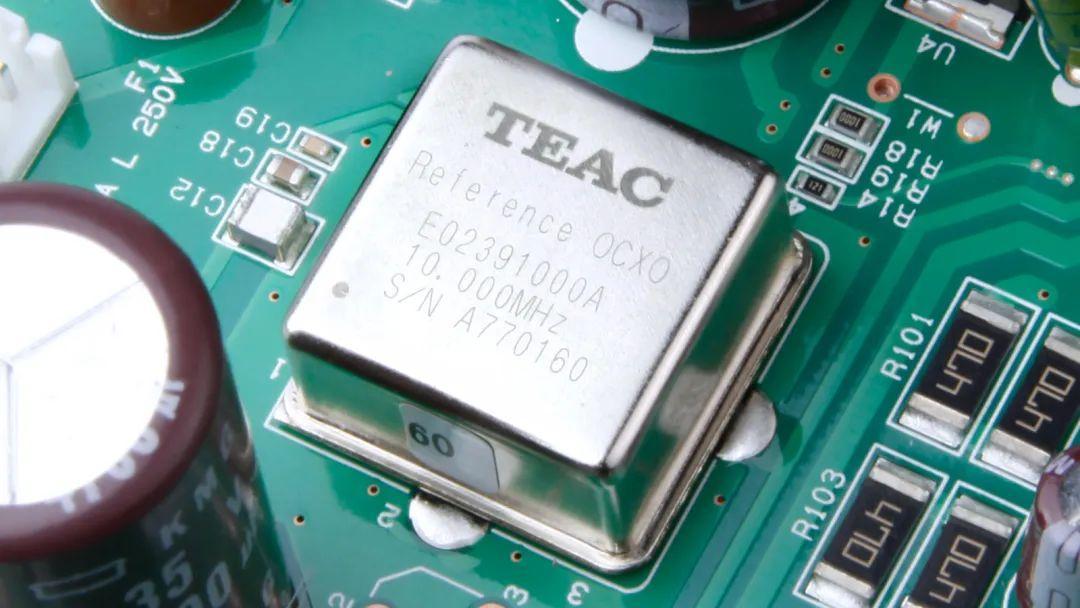

每一顆OCXC外殼上都有激光雕刻獨特的序列號和TEAC參考OCXO標誌，證明已在製造過程中得到嚴格的質量檢查。

ppm=10-6?ppb=10-９
頻率溫度特性：溫度變化而引起的頻率波動值
頻率精度：實際頻率範圍

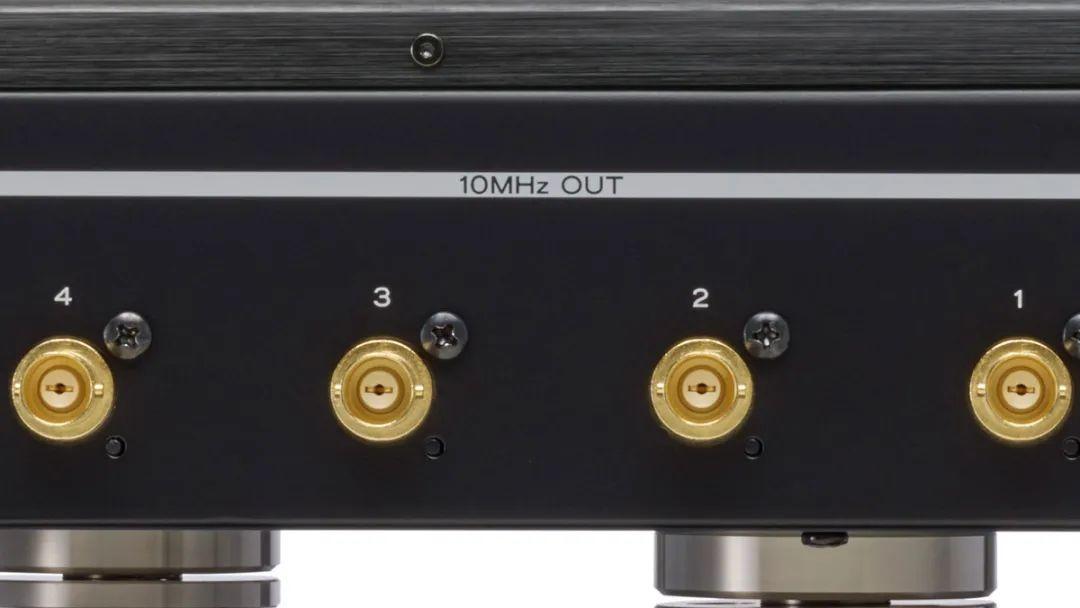

四組BNC時鐘輸出接口

背面裝備了四組鍍金的BNC接口（50歐姆）提供時鐘信號到多個設備。多達四臺支持10MHz輸入的設備，包括USB DAC、網絡播放器SA-CD播放器，都可以進行並行連接。

CG-10M的每一組電路 – 從電源部分到輸出階段的緩衝放大器，–是完全隔離以防止當多個設備連接到BNC接口時產生的交叉干擾和閃爍。

通過在每個電路中加入一個緩衝放大器，當全部四組已產生的時鐘信號共享時，信號波形也不會衰減。因此每一個BNC接口輸出都提供10MHz時鐘信號。

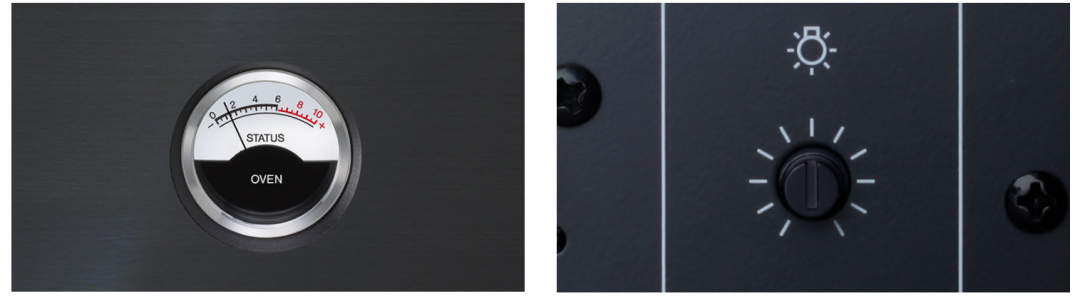

用於時鍾穩定監控的熱爐狀態表

OVEN STATUS模擬儀錶位於設備中央用於提醒發燒友真正的高保真設計，使用時顯示晶體振蕩器的穩定性。因包含了晶體振蕩器使熱護的溫度可達到精確時鐘理想的溫度，熱爐的功耗減少並且儀錶指向零說明USB DAC的數字處理是由一個10MHz時鐘信號所控制。

此儀錶的背光可調光控制，包括熄滅。

* 電源接通2分鐘左右後，振蕩器基本上已經穩定。然而，至少需要10分鐘才能達到理想狀態。

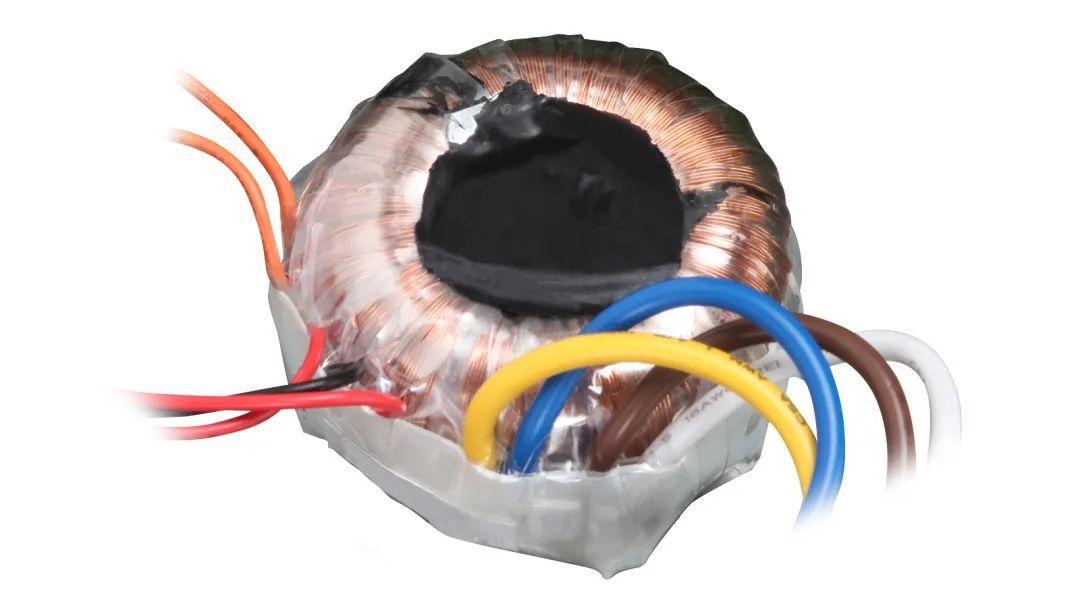

環形鐵芯變壓器

大容量環形鐵芯變壓器不斷提供穩定的電流，大大有助於關鍵時鐘的產生和精度輸出。

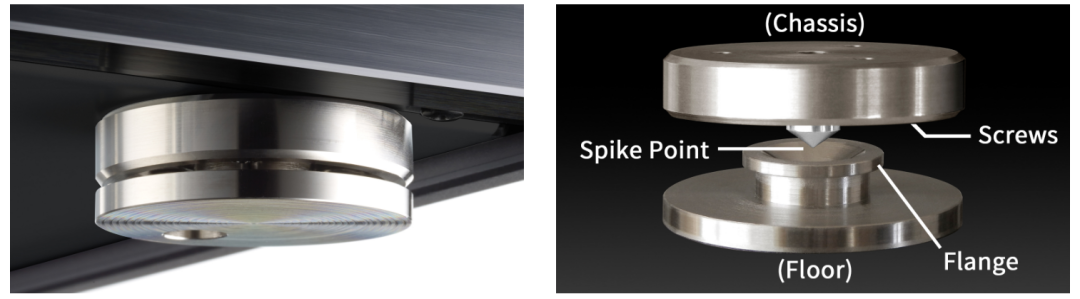

3個位置已獲專利的針點式腳釘

CG-10採用了TEAC已獲得專利的針點式腳釘，結合了兩塊獨立的金屬片形成一個獨特的結構–一個是尖峰形狀連接到機殼的底部，另一個盆形腳座總是掛在其寬翼緣型邊緣，使其安裝容易。?針點式腳位於三個位置，兩前一後，即使在凹凸不平的地面也能順利地安裝。?因此，三位置針點式腳釘減少振動，包括共振，有助於穩定時鐘振蕩。
